如何消除或抑制電磁流量計中的90°干擾呢？相信這個問題，也是很多小伙伴關心的問題之一，關于這個問題，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
在電磁流量計中，應采取措施消除或抑制變送器和轉換器的90°干擾。
1.從發射器部分采取措施

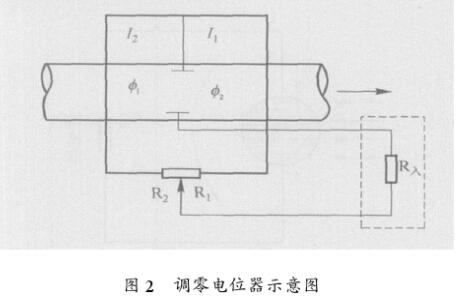

在電磁流量計變送器的結構中，應使閉環的平面與交變磁力線保持平行，以避免磁力線通過閉環，并應設置千擾調節機構以減少千擾。干擾信號ET。另外，在變壓器干式饋線上設置零電位器。如圖2所示。兩根導線從一個電極引出，分別繞過磁極形成兩個回路。當磁力線被共同保護以通過閉合回路時，有必要在兩個回路中沿相反的方向產生感應電勢。因此，在兩個回路中存在相反方向的電流I1和I2。通過調節零電位器，R輸入上兩個電路中的電流I1和I2產生的電位相互抵消，以減少90°干擾信號。
2.從電磁流量計轉換器部分采取措施

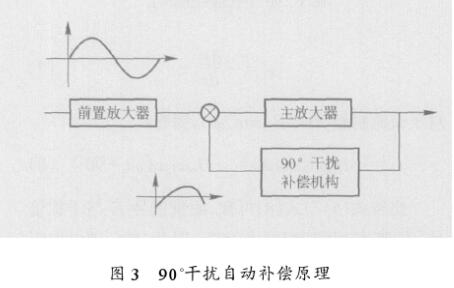

對于正交干擾，除了將發射機的干擾調整機制設為零外，還應在轉換器中設置抗干擾機制，以消除發射機中剩余的正交干擾信號。 否則，剩余的象限信號也將被放大器放大，從而僅嚴重影響工作臺的正常工作。 因此，如圖3所示，在主放大器的輸出端設置了一種抑制和補償90度干擾的機制。
識別并分離由主放大器放大的90°干擾信號，然后將其反饋到主放大器的輸入端，以消除來自輸入端的90°會聚信號。
